                1. 歡迎蒞臨-上海凱太泵業制造有限公司,我們將竭誠為您服務!

                  全國服務熱線:(+86) 021-56552121    SITEMAPXMLMAP

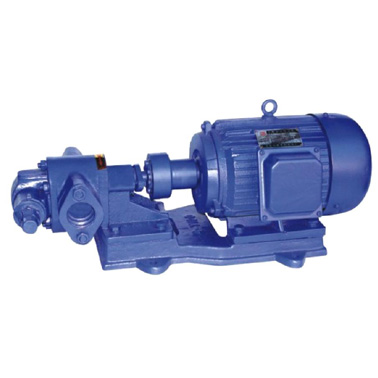

                  2CY、KCB齒輪式輸油泵

                  產品名稱:2CY、KCB齒輪式輸油泵

                  產品標簽:齒輪油泵,2CY齒輪油泵,KCB齒輪油泵,KCB高溫油泵

                  更新時間:2016/8/24 14:39:26

                  上一個產品: LQRY系列熱油泵

                  下一個產品:CYZ-A型自吸式離心油泵

                  在線客服:點擊這里給我發消息 點擊這里給我發消息

                  電子樣本:



                  產品詳情

                  產品概述

                  2CY、KCB齒輪式輸油泵

                  1、本泵適用于輸送各種有潤滑性的液體,溫度不高于70℃,如需高溫200℃,同本單位聯系可配用耐高溫材料即可,粘度為5×10-5~1.5×10-3m2/s。

                  2、本泵不適用于輸送腐蝕性的、含硬質顆粒或纖維的、高度揮發或閃點低的液體,如汽油、笨等。

                  本型泵在泵體中裝有一對回轉齒輪,依靠兩齒輪的相互嚙合,把泵內的整個工作腔分兩個獨立的部分。泵運轉時主動齒輪帶動被動齒輪旋轉,當齒輪脫開嚙合時在吸入側就形成局部真空,液體被吸入。被吸入的液體充滿齒輪的各個齒谷而帶到排出側,齒輪進入嚙合時液體被擠出而排出泵外。

                  結構說明

                  本產品由泵體、齒輪、前后泵蓋、安全閥、軸承及密封裝置等零、部件組成。

                  1、泵體、前后蓋等零件為灰鑄鐵件,齒輪用優質碳素鋼制作;亦可根據用戶需要用銅材或不銹鋼制作。

                  2、安全閥。

                  2CY系列齒輪式潤滑泵自身不帶安全閥,用戶在使用時需自行在管路系統中安裝安全閥。KCB,2CY系列齒輪式輸油泵在后泵蓋或泵體上方裝有安全閥,當泵或排出管道發生故障或將排出閥門完全關閉而產生高壓和高壓?擊時安全閥就會自動打開,卸除部分或全部的高壓液體回到吸入腔,從而對泵及管道起到安全保護作用。

                  3、軸承。

                  2CY系列齒輪式潤滑泵全部采用DU軸承;可根據用戶要求采用錫青銅軸承。&0818.3-83.3、2CY1.1齒輪式輸油泵采用DU軸承;可根據用戶要求采用錫青銅軸承。

                  KCB133-960、2CY8-60齒輪式輸油泵有采用DU軸承,錫青銅軸承和滾動軸承三種結構,需在訂貨時注明。訂貨時未注明者均按DU軸承結構供貨。

                  軸承為內置型式,依靠被輸送介質進行潤滑;011軸承和錫青銅軸承能在非潤滑性介質中工作。

                  4、軸封。

                  本系列產品的軸端密封有骨架油封、機械密封及填料密封三種結構。

                  a. 骨架油封:骨架油封的特點是維護、更換方便,成本低,但壽命較短。丁晴膠骨架油封適用于1001:以下工作環境;氟橡膠骨架油封適用于200℃以下工作環境。

                  b. 1機械密封:機械密封的特點是密封可靠、壽命長,成本高。機械密封的基體用不銹鋼制造, 動、靜環視介質不同分別由YG8硬質合金或YG8-石墨制造,使用溫度在200℃以下。

                  c. 填料密封:填料密封僅用于高溫油泵,其特點是耐高溫,有少量泄漏。使用過程中需根據泄漏情況經常進行調整,使用溫度在250℃:以下。

                  用戶需何種型式的密封結構需在訂貨時注明。凡訂貨時未注明者均按丁晴膠骨架油封結構供貨。

                  5、進、出油口型式:

                  2CY系列齒輪式潤滑泵進、出油口為與口徑對應的英制管螺紋(G),直接制作在泵體上。

                  KCB18.3-200、2CY1.1-12齒輪式輸油泵配帶管螺?口的腰形法蘭;其余泵不配帶法蘭,當用戶需要配帶法蘭時,應在訂貨中注明。

                  6、泵與電機用彈性聯軸器連接,并安裝在公共底盤上。

                  性能參數:

                  本數據僅供參考。

                  型 號 流量
                  m3/h
                  壓力
                  MPa
                  真空度
                  m.H2O
                  進出口徑
                  mm
                  H L L1 L2 L3 A B C D n-m 進出口
                  距離
                  K
                  配用
                  電機
                  型號
                  功率
                  KW
                  KCB18.3
                  2CY1.1/14.5
                  1.1 1.45 5 G3/4" 109 583 405 72 250 205 250 79 - - 200 Y90L-4 1.5
                  KCB33.3
                  2CY2/14.5
                  2 1.45 5 G3/4" 119 618 437 72 250 205 250 79 - - 200 Y100L1-4 2.2
                  KCB55
                  2CY3.3/3.3
                  3.3 0.33 5 G1" 109 588 405 72 250 205 250 86 - - 200 Y90L-4 1.5
                  KCB83.3
                  2CY5/3.3
                  5 0.33 5 G11/2" 119 658 437 72 250 205 250 99 - - 200 Y100L2-4 2.2
                  KCB133
                  2CY8/3.3
                  8 0.33 5 G2" 182 778 688 130 450 250 340 32 - - 260 Y132S-6 3
                  2CY8/6 8 0.6 5 G2" 182 818 688 130 450 250 340 32 - - 260 Y132M1-6 4
                  2CY8/10 8 1.0 5 G2" 182 818 688 130 450 250 340 32 - - 260 Y132M2-6 5.5
                  2CY12/1.3 12 0.13 5 G2" 172 703 576 130 370 250 305 32 - - 260 Y112M-4 4
                  KCB200
                  2CY12/3.3
                  12 0.33 5 G2" 182 778 688 130 450 250 340 32 - - 260 Y132S-4 5.5
                  2CY12/6 12 0.6 5 G2" 182 778 688 130 450 250 340 32 - - 260 Y132S-4 5.5
                  2CY12/10 12 1.0 5 G2" 182 818 688 130 450 250 340 32 - - 260 Y132M-4 7.5
                  KCB300
                  2CY18/3.6
                  18 0.36 5 70 187 898 723 120 480 280 340 45 123 6-M14 234 Y132M2-6 5.5
                  2CY18/6 18 0.6 5 70 242 983 912 155 600 280 380 30 123 6-M14 234 Y160M-6 7.5
                  KCB483
                  2CY29/3.6
                  29 0.36 5 70 187 898 723 120 480 280 340 45 123 6-M14 234 Y132M-4 7.5
                  2CY29/6 29 0.6 5 70 242 983 912 155 600 280 380 30 123 6-M14 234 Y160M-4 11
                  KCB633
                  2CY38/2.8
                  38 0.28 5 100 230 1094 912 155 600 280 380 60 158 8-M16 280 Y160L-6 11
                  2CY38/6 38 0.6 5 100 286 1224 943 150 650 360 360 65 158 8-M16 280 Y200L2-6 22
                  KCB960
                  2CY60/3
                  60 0.3 5 100 230 1159 955 155 650 280 410 60 158 8-M16 280 Y180L-4 22
                  2CY100/3 100 0.3 5 150 440 1586 1325 110 550×2 450 450 -20 210 8-M16 400 Y250M-8 30
                  2CY100/6 100 0.6 5 150 465 1856 1536 138 420×3 600 600 8 210 8-M16 400 Y315S-8 55
                  2CY120/3 120 0.3 5 150 440 1586 1325 110 550×2 450 450 -20 210 8-M16 400 Y250M-8 30
                  2CY120/6 120 0.6 5 150 465 1856 1536 138 420×3 600 600 8 210 8-M16 400 Y315S-8 55
                  2CY150/3 150 0.3 5 150 460 1696 1376 138 550×2 500 500 8 210 8-M16 400 Y280S-8 37
                  2CY150/6 150 0.6 5 150 465 1946 1536 138 420×3 600 600 8 210 8-M16 400 Y315M1-8 75

                  注:1、表中參數為50℃,30C.S.t粘度條件下的數值。

                  2、KCB18.3~200、2CY1.1~12配帶管螺紋口的腰形法蘭;KCB300~960、2CY18~150不配帶法蘭,需用戶自行加工。

                  型號意義:

                  2CY、KCB齒輪式輸油泵型號意義

                  使用時應注意事項

                  1、安裝

                  a. 安裝前應檢查泵在運輸中是否受到損壞,如電機是否受潮、泵進出口的防塵蓋是否損壞而使污物進入泵腔內部等。

                  b. 安裝管道前應先對管道內壁用清水或蒸氣清洗干凈。安裝時應避免使管道的重量由泵來承擔,以免影響泵的精度及壽命。

                  c. 油泵應盡量靠近油池;管道各聯接部位不得漏氣、漏液,否則會發生吸不上液體的現象。

                  d. 為防止顆粒雜盾等污物進入泵內,應在吸入口安裝金屬過濾網,過濾精度為30目/in,過濾面積應大于進油管橫截面積三倍以上。

                  e. 進出口管路建議安裝真空表及壓力表,以便監視泵的工作狀態。

                  f. 當油池較深、吸油管路較長或介質粘度較高而造成真空度過高時,可將進油管加粗一擋。吸油管路較長時還應安裝底閥。

                  2、工作前的檢查

                  a. 泵的各緊固件是否牢固。

                  b. 主動軸轉動是否輕重均勻一致。

                  c. 進出管道的閥門是否打開。

                  d. 泵的旋轉方向是否符合要求。

                  e. 初次使用前應向泵內注入適量介質。

                  3、工作時的維護

                  a. 注意泵的壓力表及真空表的讀數應符合該泵所規定的技術規范以內。

                  b. 當泵在運轉中有不正常的噪音或溫升過高時,應立即停泵檢查。

                  c.  一般情況下,不得任意調整安全閥,如需調整時,要用儀器校正。使安全閥的截止壓力為泵

                  d. 額定壓力的1.5-2倍。4、泵的停止

                  a. 切斷電源。

                  b. 關閉進出管道閥門。
                  故障與排除

                  現象

                  產生原因

                  排除方法

                  不排

                  油或

                  排油

                  量少

                  1、吸入高度超過額定值

                  2、 吸入管道漏氣

                  3、旋轉方向不對

                  4、 吸入管道堵塞或閥門關閉

                  5、 安全閥卡死或研傷

                  6、液體溫度低而粘度增大

                  1、 提高吸入液面

                  2、檢查各接合處,最好加密封材料密封

                  3、按泵的所示方向糾正

                  4、檢查管道是否堵塞,閥門是否全開

                  5、拆開安全閥清洗并用細研磨砂研磨閥孔,使之密合

                  6、予熱液體或降^^非出壓力

                  密封

                  漏油

                  1、密封圈磨損

                  2、填料密封填料磨損

                  3、機械密封磨損或有劃痕等缺陷

                  4、機械密封彈簧失效

                  1、更換密封圈

                  2、調節填料壓蓋松緊,使之不漏且軸能轉動;補充填料

                  3、更換動靜環或重新研磨

                  4、更換彈簧

                  噪音

                  或振

                  動大

                  1、吸入管或過濾網堵塞

                  2、吸入管伸入液面較淺

                  3、管道內進入空氣

                  4、排出管道阻力太大

                  5、齒輪軸承或側板嚴重磨損

                  6、吸入液體的粘度太大

                  7、吸入高度超過額定值

                  1、 消除過濾網上的污物

                  2、吸入管應伸入液面以下

                  3、檢查各聯接處,使其密封

                  4、檢查排出管道及閥門是否堵塞

                  5、拆下清洗,并修整缺陷或更換

                  6、加溫降粘處理

                  7、減少吸油高度及縮短吸油管長度
